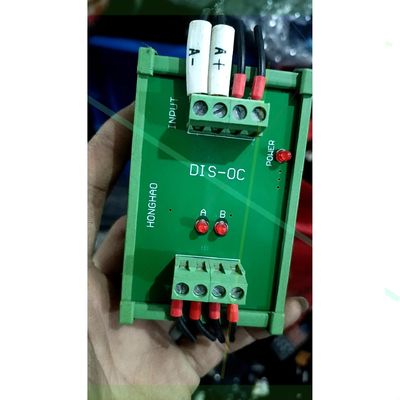

محول 5 فولت تفاضلي TTL Singal إلى مجمّع 24 فولت إشارة HTL طريقتان تدعم PLC NPN و PNP

محول 5 فولت تفاضلي TTL Singal إلى مجمّع 24 فولت إشارة HTL طريقتان تدعم PLC NPN و PNP

    • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP
    • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP
    • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP
    • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP
    • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP
  • Converter 5V Differential TTL Singal into Collector 24V HTL Signal 2 Ways Support PLC NPN and PNP

    تفاصيل المنتج:

    مكان المنشأ: غوانغ دونغ
    اسم العلامة التجارية: Jetacon
    إصدار الشهادات: UL, CE
    رقم الموديل: DIS-OC 2CH

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 2 قطعة
    الأسعار: US $29 / Piece
    تفاصيل التغليف: كرتون التصدير القياسية
    وقت التسليم: 7-20 يوم عمل
    شروط الدفع: T / T ، L / C ، باي بال ، بايونير
    القدرة على العرض: 1KK أعمدة شهريًا
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    مزود الطاقة: DC24V إدخال Singal: 5 فولت TTL A + A- B + B-
    إخراج سينغال: 24 فولت HTL

    الإشارة التفاضلية TTL (5 فولت) لفتح إشارات المجمع (24 فولت) ، التردد 2 ميجا هرتز متوافق مع NPN و PNP PLC


    مقدمة:
    1. قم بعمل الإشارة التفاضلية لمخرج إشارة المجمع المفتوح ، قناتين ، عزل كهربائي بين المدخلات والمخرجات.
    2. تردد العمل: 2000000 هرتز
    3. وضع إخراج المجمع: استخدام أسلوب إخراج الدفع والسحب ، ودعم واجهة PLC لمدخلات NPN أو PNP.
    4. التثبيت: تركيب السكك الحديدية DIN35mm ، مريحة وسريعة!
    5. حجم المنتج: 43 مم × 87 مم × 47 مم
    6. جهد طاقة العمل المقدر: DC24V (DC14V- DC30V متوفر أيضًا في بعض الحالات)
    7. Singal الناتج الجهد: HTL

    التطبيقات:
    1. إخراج سائق المؤازرة إشارة ABZ إلى إشارة خرج المجمع ، المدخلات إلى واجهة عداد السرعة العالية PLC.
    2. إشارة خرج المشفر التفاضلي إلى إشارة خرج المجمع ، المدخلات إلى واجهة عداد السرعة العالية PLC.
    3. لمجموعة من التحكم في تزامن سرعة محرك سيرفو.


    رقم الصنف DIS-OC 2CH TTL to HTL Sigal Converter 2 Channles
    تطبيق
    PLC تحويل إشارة عداد السرعة العالية
    تحويل إشارة التحكم في محرك سيرفو
    التشفير الروتاري تحويل إشارة التحكم
    صريف تحويل إشارة خرج المسطرة
    PLC وتحويل إشارة نبض متحكم دقيق
    PLC ، نظام التحكم في محرك سيرفو مضاد للتشويش
    تم تحويل الإشارة التفاضلية إلى إشارة نبضية أخرى
    تخصيص
    قنوات الإشارات 2
    مصدر الطاقة 10 فولت - 26 فولت تيار مستمر ، 24 فولت نموذجي
    توافق اتصال PNP PLC نعم
    توافق اتصال NPN PLC نعم
    عزل بصري نعم
    دخل الإشارات A + / A- / B- / B + TTL / RS232 Signal 5V DC
    إخراج الإشارات A / B HTL Signal
    نطاق التردد 0 - 2000000 هرتز كحد أقصى
    الاستهلاك الحالي 100 مللي أمبير كحد أقصى ، كل قناة
    مقاومة المدخلات: معزولة بصريًا ، 5.8 كيلو أوم عند 24 فولت نموذجيًا
    عزل الجهد 2500 فولت
    مؤشر ليد ضوء أحمر قيد التشغيل
    خصائص فيزيائية
    أبعاد المنتج 43 مم العرض × 87 مم الطول × 41 مم الارتفاع
    الوزن الصافي 52 جرام
    درجة حرارة التشغيل -25 درجة مئوية إلى 70 درجة مئوية
    كتل المحطة 5.08 مم الملعب ، الأخضر ، نوع المسمار
    مقياس الأسلاك 26-16 AWG
    خيارات التركيب DIN Rail 35 أو 32
    الرطوبة العملية 98٪ دون تكاثف
