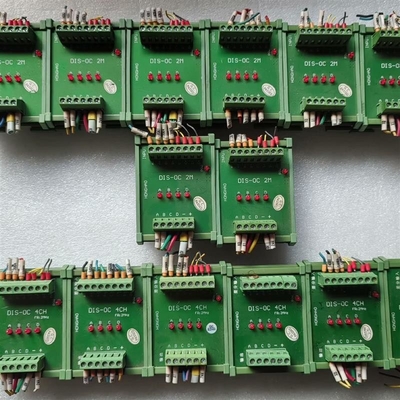

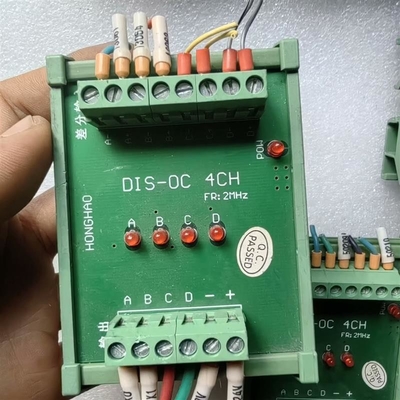

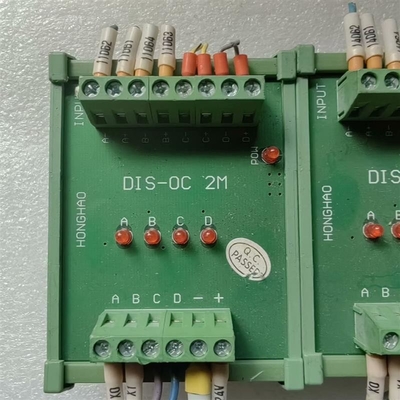

Name: محول TTL التفاضلي إلى إشارات HTL مجمعة 24 فولت 4 طرق لـ PLC NPN أو PNP
Brand: Shenzhen Jetacon Technology Limited
SKU: DIS-OC-4CH
Availability: InStock

منزل المنتجات وحدة Inteface بلوك المحطة الطرفية

محول TTL التفاضلي إلى إشارات HTL مجمعة 24 فولت 4 طرق لـ PLC NPN أو PNP

تفاصيل المنتج:

مكان المنشأ:	غوانغ دونغ
اسم العلامة التجارية:	Jetacon
إصدار الشهادات:	UL, CE
رقم الموديل:	DIS-OC-4CH

شروط الدفع والشحن:

الحد الأدنى لكمية:	5 قطع
الأسعار:	Get latest price
تفاصيل التغليف:	كرتون التصدير القياسية
وقت التسليم:	7-20 يوم عمل
شروط الدفع:	T / T ، L / C ، باي بال ، بايونير
القدرة على العرض:	1KK أعمدة شهريًا

اتصل

مفصلة وصف المنتج

إمدادات الطاقة:	تيار مستمر 24 فولت	اللون:	أخضر

مقدمة:
1اجعل إشارة التفاضل إلى مخرج إشارة المجمع مفتوح، 4 قنوات، عزل كهربائي بين المدخلات والمخرجات.
2تردد العمل: 2000000 هرتز
3- وضع خروج الجمع: باستخدام وضع خروج دفع سحب،دعمواجهة PLC لدخول NPN أو PNP.
4.التثبيت: DIN35mm تركيب السكة الحديدية، مريحة وسريعة!
5حجم المنتج: 135mm x 87mm x 35mm حول
6. تشكيل طاقة العمل الجهد: DC24V (DC14V- DC30V متوفر أيضا في بعض الحالات)
7الجهد الخارجي الفردي: HTL

التطبيقات:
1إشارة إصدار A B Z إلى إشارة إصدار الجمع ، مدخل إلى واجهة العداد عالية السرعة PLC.
2. إشارة خروج مشفر التفاضل إلى إشارة خروج الجمع ، مدخل إلى واجهة العداد عالية السرعة PLC.
3. لعدد كبير من التحكم في سرفو محركات المزامنة.

رقم البند DIS-OC 4CH TTL إلى HTL Sigal Converter 4 قنوات

التطبيق

تحويل إشارة العداد عالية السرعة من PLC

تحويل إشارة تحكم المحرك الخادم

تحويل إشارة التحكم في مشفر الدوار

تحويل إشارة الخروج من حاكم الشبكة

تحويل إشارات النبضات من PLC و microcontroller

PLC، نظام التحكم في المحرك الخادم مكافحة التشويش

إشارة التفاضل المتحولة إلى إشارة نبض أخرى

المواصفات

قنوات الإشارات 4

إمدادات الطاقة 10V - 26V DC، 24V نموذجية

متوافق مع PNP PLC Connection نعم

اتصالات NPN PLC متوافقة نعم

العزل البصري نعم

إشارات مدخل A+/A-/B-/B+/C+/C-/D+/D- TTL/RS232 إشارة 5 فولت DC

إشارات الخروج A/B/C/D إشارة HTL

نطاق التردد 0 - 2000000Hz الحد الأقصى

استهلاك التيار الحالي 100 mA كحد أقصى لكل قناة

عائق المدخل: معزول بصريًا، 5.8 كيلو أومس عند 24 فولت نموذجي

فولتاج العزل 2500 فولت

إشارة LED الضوء الأحمر

الخصائص الجسدية

أبعاد المنتج 62 ملم عرض × 87 ملم طول × 41 ملم ارتفاع

الوزن الصافي 57 غرام

درجة حرارة التشغيل من -25°C إلى 70°C

الكتل النهائية 5.08 ملم الطول، الأخضر، نوع المسمار

مقاس السلك 26 -16 AWG

خيارات التثبيت DIN Rail 35 أو 32

عملية الرطوبة 98% غير مكثفة
