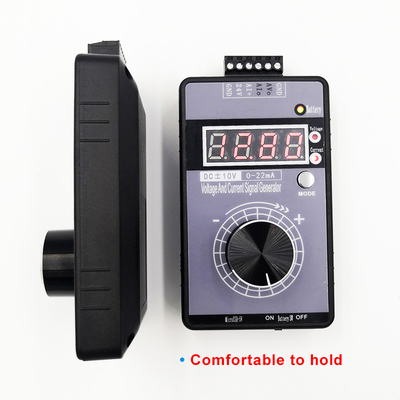

0-5V 0-10V 4-20mA مولد إشارة قابل للتعديل إشارة الجهد الحالي -10V 0-22mA مصدر محاكي

إصدار جديد الدقة قابل للتعديل 4-20mA 0-5V 0-10V -10V إلى 10V 0-22mA مصدر مولد إشارة سلبي
نطاق الإخراج الأقصى: ماكس.-10 فولت إلى 10 فولت ،
2/3/4-wire 0-22mA إشارة سلبية ومصدر.
يمكن أن يكون خرج الجهد بالضبط0.00 فولت

1. المؤشرات الفنية

1.1 ثلاثة أوضاع لإمداد الطاقة ، باستخدام شاحن الهاتف المحمول أو 24 فولت خارجي يمكن الشحن / العمل ؛

1.1.1 مصدر طاقة خارجي لطرف توصيل الأسلاك DC15-30V 1 وات (بدون شحن) / 4 وات (شحن) ؛

1.1.2 تيار MicroUSB-5V خارجي 0.2a (بدون شحن) /0.8A (شحن) ؛

1.1.3 (اختياري) بطارية ليثيوم مدمجة 3.7 فولت (1000 مللي أمبير) ، الحد الأقصى لتيار الشحن هو 0.6 أمبير ، بشكل عام ، يستغرق الشحن بالكامل أكثر من 4 ساعات.يمكن استخدامه لمدة 1-5 ساعات ؛

1.2 ناتج الجهد قابل للتعديل ± 10 فولت ، خطأ <0.05 فولت بعد المعايرة ، وتيار القيادة <20 مللي أمبير

1.3 الناتج الحالي قابل للتعديل 0-22ma ، خطأ <0.05 مللي أمبير بعد المعايرة ، ومقاومة أخذ العينات <500Ω ؛

1.4 بيئة العمل: 0-40 ℃ ، الرطوبة النسبية <80٪

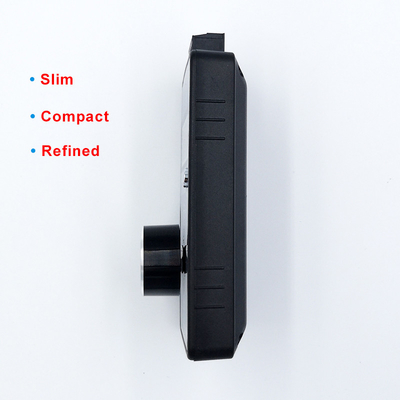

1.5 الحجم (سم): شل = 100x60x20 ، القابس بارز 9 سم ، مقبض الحماية 15 سم

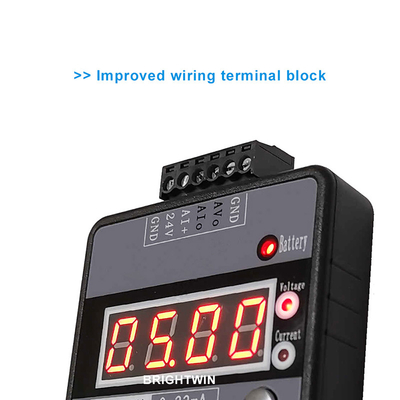

2. مخطط الأسلاك

2.1 خرج إشارة الجهد: 5-AVO 6-GND

2.2 الوضع النشط المشترك للإخراج الحالي: إخراجنا 4-AIO 6-GND يتوافق مع PLC I + I -!

2.3 الوضع السلبي الحالي: يتم توصيل PIN 3-AI + خارجيًا بـ 24V + ، ثم خرج من 4-AIO للتحكم في تيار 24 فولت الخارجي ، عدادنا مكافئ لمقاومة قابلة للتعديل ؛ لذلك يطلق عليه الوضع السلبي.

3. الاستعمال:

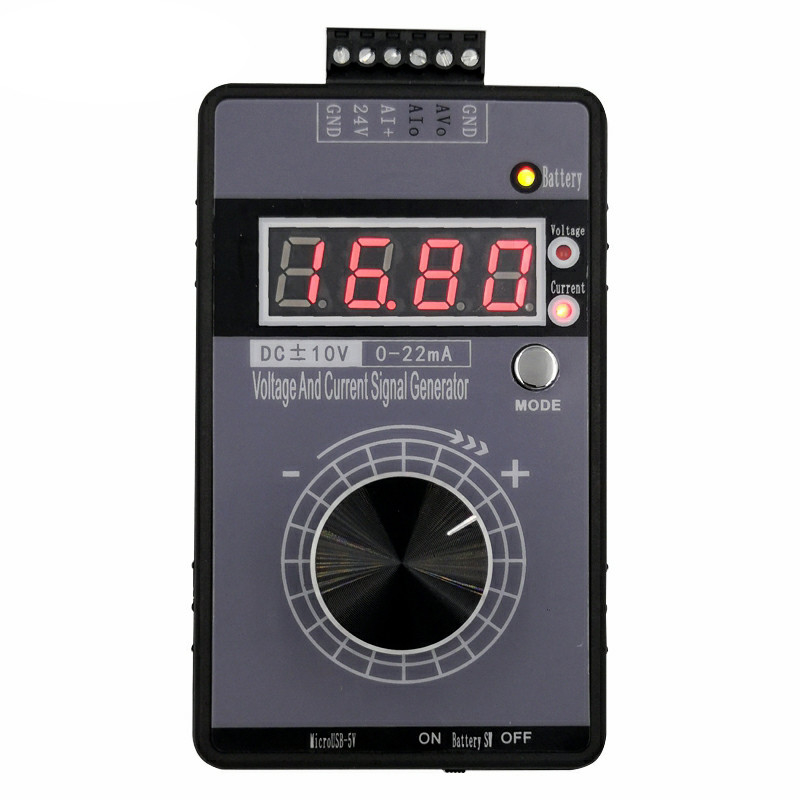

3.1 لوحة التشغيل وتعليمات التشغيل
