| مكان المنشأ: | غوانغ دونغ |
| اسم العلامة التجارية: | Jetacon |
| إصدار الشهادات: | UL, CE |
| رقم الموديل: | 6ES7 216-2AD23-0XB0 |
| الحد الأدنى لكمية: | 2 قطعة |
|---|---|
| الأسعار: | Get latest price |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 7-20 يوم عمل |
| شروط الدفع: | T / T ، L / C ، باي بال ، بايونير |
| القدرة على العرض: | 1KK أعمدة شهريًا |
| وحدة المعالجة المركزية (CPU | S7 200 PLC الجزء رقم. | نموذج plc |
| 8 مدخلات / 6 إخراج ، ترانزستور | 6ES7 212-1AB23-0XB0 | وحدة المعالجة المركزية 222 ، DC PS ، 8DI DC / 6DO DC |
| 8 مدخلات / 6 إخراج ، مرحل | 6ES7 212-1BB23-0XB0 | وحدة المعالجة المركزية 222 ، AC PS ، 8DI DC / 6DO RELAY |
| 14 مدخل / 10 مخرج ترانزستور | 6ES7 214-1AD23-0XB0 | CPU 224، DC PS، 14DI DC / 10DO DC |
| 14 مدخل / 10 مخرج ، مرحل | 6ES7 214-1BD23-0XB0 | وحدة المعالجة المركزية 224 ، AC PS ، 14DI DC / 10DO RELAY |
| 14 إدخال / 10 إخراج ، ترانزستور ؛2 نقطة المدخلات التناظرية ، 1 نقطة الإخراج التناظرية | 6ES7 214-2AD23-0XB0 | CPU224XP، DC PS، 14DI DC / 10DO DC / 2AI / 1AO |
| 14 إدخال / 10 إخراج ، مرحل ؛2 نقطة المدخلات التناظرية ، 1 نقطة الإخراج التناظرية | 6ES7 214-2BD23-0XB0 | CPU224XP، AC PS، 14DI DC / 10DO REL./2AI/1AO |
| 24 مدخل / 16 مخرج ترانزستور | 6ES7 216-2AD23-0XB0 | وحدة المعالجة المركزية 226 ، DC PS ، 24DI DC / 16DO DC |
| 24 مدخل / 16 مخرج ، مرحل | 6ES7 216-2BD23-0XB0 | وحدة المعالجة المركزية 226 ، AC PS ، 24DI DC / 16DO RELAY |
-

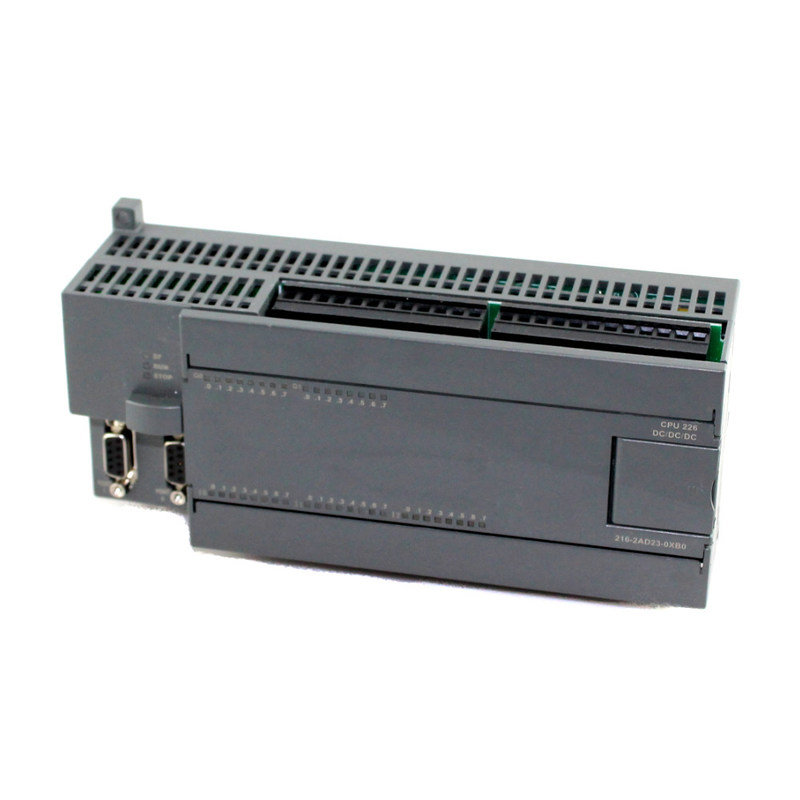

| وحدة المعالجة المركزية PLC226 | |
| · قدرات قوية للحوسبة والبيانات عالية السرعة | |
| معالجة | |
| ذاكرة البرنامج: 72 كيلو بايت | |
| سرعة تنفيذ منطقية: 0.08 μs لكل تعليمات | |
| المنفذ: منفذا RS-485 ، ضمن منفذ PPI قياسي | |
| المواصفات الفنية | |
| نموذج | CPU226 DC / DC / DC |
| الصفات الفزيائية | |
| الأبعاد (العرض × الارتفاع × العمق) (ملم) | 196 × 80 × 62 |
| تستهلك الطاقة | 11 واط |
| ذاكرة | |
| مع تحرير وضع التشغيل | 36 كيلو بايت |
| بدون تحرير وضع التشغيل | 72 كيلو بايت |
| ذاكرة البيانات | 40960 بايت |
| I / O | |
| المدخلات الرقمية المحلية | 24 مدخلات |
| المخرجات الرقمية المحلية | 16 مخرجات |
| حجم صورة الإدخال / الإخراج الرقمي | 256 (128 مدخلًا / 128 مخرجًا) |
| حجم صورة الإدخال / الإخراج التناظري | 64 (32 مدخلات / 32 مخرجات) |
| وحدات التوسع المسموح بها (كحد أقصى) | 7 وحدات |
| الوحدات الذكية المسموح بها (بحد أقصى) | 7 وحدات |
| مدخلات صيد النبض | 24 |
| عدادات عالية السرعة | مجموع 6 عدادات |
| مرحلتين | 4 في 20 كيلو هرتز |
| مخرجات النبض | 2 عند 20 كيلو هرتز (مخرجات التيار المستمر فقط) |
| قوة | |
| مساهمة الجهد | 20.4 إلى 28.8 فولت تيار مستمر |
| المدخلات الحالية | 110mA بينما وحدة المعالجة المركزية فقط عند 24 V DC |
| 700mA بينما ماكس.الحمل عند 24 فولت تيار مستمر | |
| تدفق الحالية | 12 أمبير عند 28.8 فولت تيار مستمر |
| العزلة (المجال إلى المنطق) | ليس معزولا |
| وقت الانتظار (فقدان الطاقة) | 1 ثانية عند 24 فولت تيار مستمر |
| جهد الاستشعار | L + ناقص 5 فولت |
| الحد الحالي | 1.5A ذروة ، حد حراري غير مدمر |
| العزلة (من الاستشعار إلى المنطق) | ليس معزولا |
| مواصفات المدخلات الرقمية لوحدة المعالجة المركزية | |
| مداخل رقمية مدمجة | 24 |
| نوع الإدخال | PNP / NPN |
| الفولطية | 24 فولت تيار مستمر عند 4 مللي أمبير |
| ماكس.الجهد المستمر المسموح به | 30 فولت تيار مستمر |
| زيادة الجهد | 35 فولت تيار مستمر لمدة 0.5 ثانية |
| نطاق الجهد المنطقي "1" | 15 إلى 30 فولت تيار مستمر |
| نطاق الجهد المنطقي "0" | 0 إلى 5 فولت تيار مستمر |
| تأخير الإدخال | قابل للتحديد (0.2 إلى 12.8 مللي ثانية) |
| العزلة (المجال إلى المنطق) | نعم |
| كلفاني بصري | 500 فولت تيار متردد لمدة دقيقة واحدة |
| مجموعات العزلة | الرجوع إلى مخطط الأسلاك |
| المستوى المنطقي HSC 1 (15 إلى 26 فولت تيار مستمر) | 30 كيلو هرتز (مرحلة واحدة) ، 20 كيلو هرتز (مرحلة السحب) ، |
| المدخلات في نفس الوقت | الكل |
| محمي | 500 م مدخلات عادية ، 50 م مدخلات HSC |
| غير محمي | 300 م مدخلات عادية |
| مواصفات الإخراج الرقمي لوحدة المعالجة المركزية | |
| مخرجات مدمجة | 16 مخرجات |
| الفولطية | 24 فولت تيار مستمر |
| مجال الجهد الكهربائي | 20.4 إلى 28.8 فولت تيار مستمر |
| تصاعد التيار (الحد الأقصى) | 8A لمدة 100 مللي ثانية |
| المنطق "1" (دقيقة) | 20 فولت تيار مستمر ، بأقصى تيار |
| المنطق "0" (الحد الأقصى) | 0.1 فولت تيار مستمر مع حمولة 10KΩ |
| عزل | |
| مجموعات العزلة | الرجوع إلى مخطط الأسلاك |
| طول الكابل (محمي) | 500 م |
| طول الكابل (غير محمي) | 150 م |
| رقم الأمر | 6ES7 216-2AD23-0XB0 |
-
-
